Pozinkované provedení lanového navijáku
lanový naviják o tažné síla 300 - 1000 kg

Jednoduchá a bezpečná obsluha lanového navijáku

• Jednoduché upevnění na stěnu
• Nepatrná hmotnost lanového navijáku
• Odvinutí lana je možné v každém směru
• Vysoký stupeň účinnosti díky převodovce s čelně ozubenými koly
• Vysoká ochrana proti korozi (všechny části pozinkované)

• Zvlášť plochá konstrukce lanového navijáku
• Zátěžové brzdy zabraňují nechtěnému spouštění břemen lanového navijáku
• Lanový naviják odpovídá předpisům o předcházení úrazům. VBG 8

provedenílanového navijáku  z nerezové oceli při odpovídajícím počtu kusů na přání.

Kat. číslo		030272006	030272005	030272002	030272001
Tažná síla v 1. vrstvě V nejvyšší vrstvě	kg kg	300 130	500 230	750 270	1000 360
Třída pohonu DIN 15020		1 Em	1 Em	1 Em	1 Em
Průměr bubnu	mm	63	63	63	63
Šířka bubnu	mm	50	50	50	50
Průměr ocelového lana	mm	5	6	7	7
Množství nav. lana 1. vrstvě	m	1,3	1	1	1
Celkové nav. lana	m	28	20	26	26
Zdvih na 1. otočení klikou	mm	57	55	45	45
Síla potřebná k otočení	daN	13	17	17	18
Hmotnost	kg	10	10	16	16

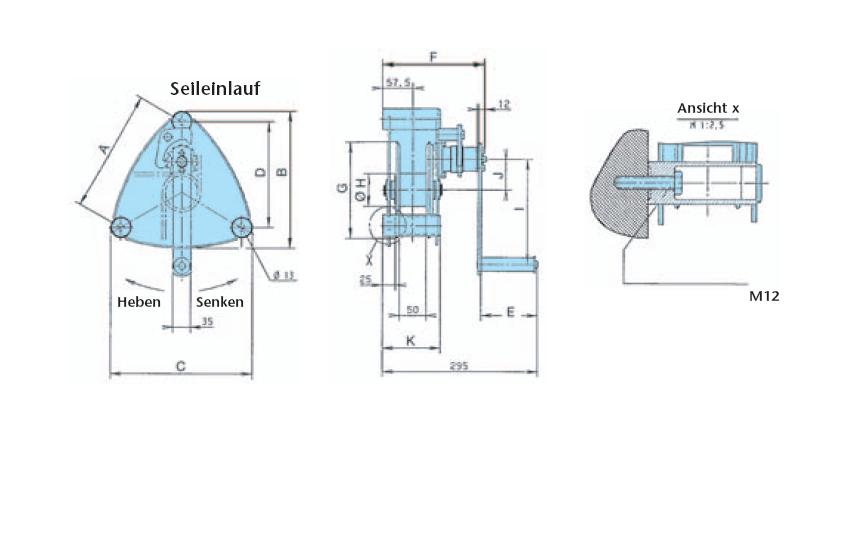

A	mm	234	234	306	306
B	mm	262	262	337	337
C	mm	274	274	357	357
D	mm	203	203	265	265
E	mm	107	107	107	107
F	mm	194	194	194	194
G	mm	183	183	255	255
průměr H	mm	63	63	63,5	63,5
I	mm	200	250	250	320
J	mm	58,6	58,6	92,5	92,5
K	mm	109,5	109,5	107	107
