Tažná síla 250–750 kg

Jednoduchá a bezpečná obsluha
– chod v olejové lázni
– přestavovací klika
– lehký chod
– bez zpětného rázu kliky
– zátěžová brzda zabraňuje nechtěnému poklesu břemene

Zvláštní vybavení za příplatek: naviják s povolením pro dopravu osob

Kat. číslo		030242004	030243000	030244007
Tažná síla v 1. vrstvě návinu	kg	250	500	750
V 3. vrstvě	kg	210	425	624
Množství nav. lana v 1. vrstvě	m	4,8	8,1	9,2
V 3. vrstvě	m	17,9	28,8	48
Průměr ocel. lana	mm	5	6	8
Zdvih na 1. otočení klikou	mm	20	26	20
Síla potřebná k otočení	daN	9,2	14,5	16
Průměr bubnu	mm	96	125	150
Délka bubnu	mm	94	138	182
Hmotnost	kg	12	22	43

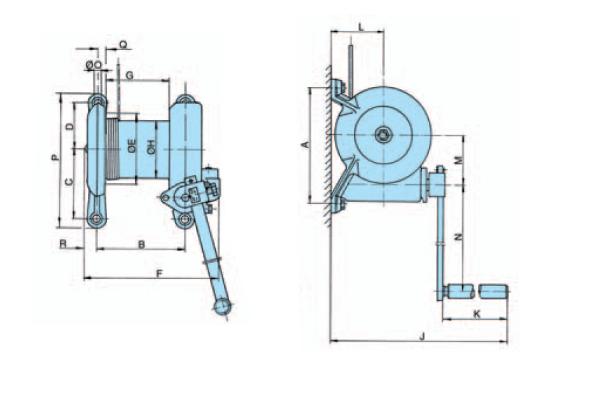

A	mm	205	250	330
B	mm	137	190	243
C	mm	120	150	205
D	mm	85	100	125
průměr E	mm	135	182	240
F	mm	219	282	350
G	mm	94	138	182
průměr H	mm	96	125	150
J	mm	310	476	576
K	mm	108	238	238
L	mm	96	112	160
M	mm	79	101	146
N	mm	295	430	440
průměr O	mm	12	14	20
P	mm	237	290	390
Q	mm	13	18	20
R	mm	21	25	32
