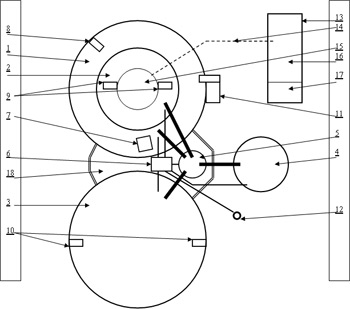

Funkční schéma bioplynové stanice 500 Kw

1. Fermentor 1
2. Fermentor 2
3. Koncový sklad
4. Vstupní jímka
5. Centrální čerpadlo
6. Rozdělovač a potrubní rozvody
7. Míchadlo ferm. 1- Mississippi RW
8. Míchadlo ferm. 1- Stab RW
9. Míchadla ferm. 2- TP RW
10. Míchadla konc. skladu
11. Vstupní zařízení Triolet
12. Plnící stanice cisteren
13. Technická budova
14. Plynové potrubí
15. Zásobník plynu
16. Kogererační jednotka
17. Rozvaděče, řídící pracoviště
18. Technologický sklep
